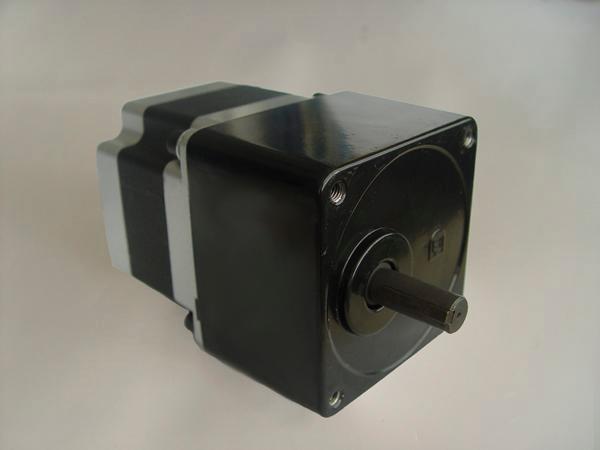

Motor paso a paso híbrido de 86mm con caja de engranajes de dientes rectos de 90mm

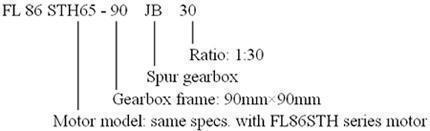

FL86STHJB Gearbox Stepper Motor
Características
Velocidad baja, alto momento de torsión, niveles de ruido bajos
Uso
Industria textil: tricotosas rectilíneas, máquinas industriales de coser
Equipos médicos: máquinas para imprimir ampollas farmacéuticas
Industria de la publicidad: máquinas láser, máquinas de grabado
Industria de energías renovables: dispositivos de seguimiento, equipos para energía solar
Industria de electrodomésticos para el hogar: cafeteras
Industria mecánica: maquinaria CNC, equipos ultrasónicos, máquinas de bobinas, máquinas de desmontaje
| Ratio | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 |
| Peso | 1.3kg | 1.5kg | ||||||||||||||||||
| Número de trenes de engranaje | 2 | 3 | 4 | |||||||||||||||||
| Par de torsión nominal | 30N·m | |||||||||||||||||||
| Par de torsión máxima | 45N·m | |||||||||||||||||||
| Eficiencia | 81% | 73% | 66% | |||||||||||||||||
| Promedio de juego sin carga | 4 grados | 3.5 grados | 2.5 grados | |||||||||||||||||
| Ratio | 3 | 5 | 6 | 7.5 | 9 | 10 | 12.5 | 15 | 18 | 20 | 25 | 30 | 36 | 40 | 50 | 60 | 75 | 90 | 100 | 120 | |
| FL86STH65-90JB | Par de torsión (N·m) (en 1333pps pasos completos) | 3.6 | 6 | 7.2 | 9.1 | 10.9 | 12.1 | 15.1 | 18.2 | 19.7 | 21.9 | 27.3 | 32.8 | 39.4 | 39.6 | --- | --- | --- | --- | --- | --- |
| Velocidad (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | 37 | 33 | --- | --- | --- | --- | --- | --- | |
| FL86STH80-90JB | Par de torsión (N·m) (en 1333pps pasos completos) | 4.8 | 8.1 | 9.7 | 12.1 | 14.6 | 16.2 | 20.2 | 24.3 | 26.2 | 29.2 | 36.5 | 43.8 | --- | --- | --- | --- | --- | --- | --- | --- |
| Velocidad (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | 89 | 74 | 67 | 53 | 44 | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH118-90JB | Par de torsión (N.m) (en 1333pps pasos completos) | 9.7 | 16.2 | 19.4 | 24.3 | 29.1 | 32.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Velocidad (pps) | 444 | 266 | 222 | 177 | 148 | 133 | 107 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
| FL86STH156-90JB | Par de torsión (N·m) (en 1333pps pasos completos) | 12.1 | 20.2 | 24.3 | 30.3 | 36.4 | 40.5 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- |
| Velocidad (pps) | 444 | 266 | 222 | 177 | 148 | 133 | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | --- | |
Nombres relacionados
Motor paso a paso con caja reductora de dientes rectos | Motor de pasos con reductor de velocidad | Motor paso a paso con caja de engranajes de piñón recto
