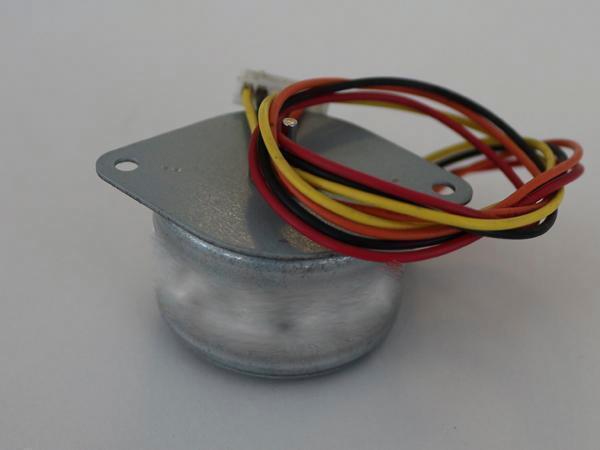

Motor de imán permanente de la serie PM15/20/25
Características
Bajo coste, respuesta dinámica rápida, alta eficiencia, niveles de emisión de ruido bajos
| Características | Especificaciones |
| Precisión del ángulo de paso | ±8 % (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.06 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Modelo | Ángulo de paso (grados.) | Número de fases | Voltaje (V) | Corriente por fase (A) | Resistencia por fase (Ω) | Par de mantenimiento (g·cm) | Torque de detención (g·cm) | Inercia del rotor (g·cm2) | Diagrama de cableado |
| PM1512-01 | 18 | 2 | 12 | 0.04 | 300 | 40 | 10 | <1 | A |
| PM1512-02 | 18 | 2 | 5 | 0.5 | 10 | 27 | 6 | c | |
| PM1512-03 | 18 | 2 | 12 | 0.065 | 190 | 40 | 10 | c | |
| PM2018-01 | 18 | 4 | 12 | 0.24 | 50 | 80 | 25 | B | |
| PM2018-02 | 18 | 2 | 5 | 0.5 | 10 | 60 | 20 | A | |
| PM2516-01 | 15 | 4 | 9 | 0.45 | 20 | 140 | 75 | B | |
| PM2516-02 | 15 | 4 | 12 | 0.4 | 30 | 130 | 75 | B | |
| PM2515-01 | 7.5 | 2 | 12 | 0.24 | 50 | 170 | 45 | A | |
| PM2515-02 | 7.5 | 4 | 12 | 0.25 | 50 | 160 | 35 | B | |
| PM2515-03 | 7.5 | 4 | 5 | 0.5 | 10 | 120 | 45 | B | |
| PM2515-04 | 7.5 | 2 | 5 | 0.5 | 10 | 110 | 40 | A |
