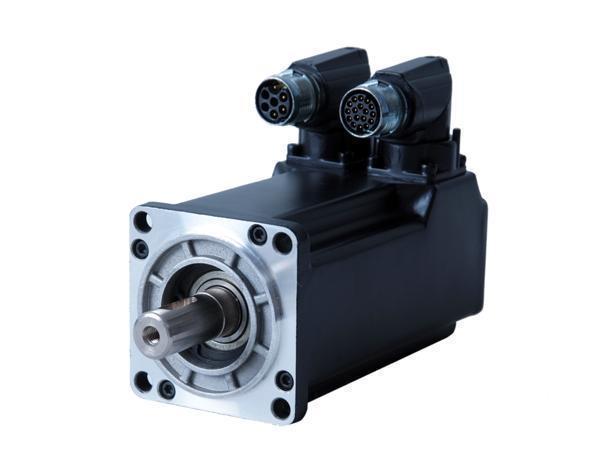

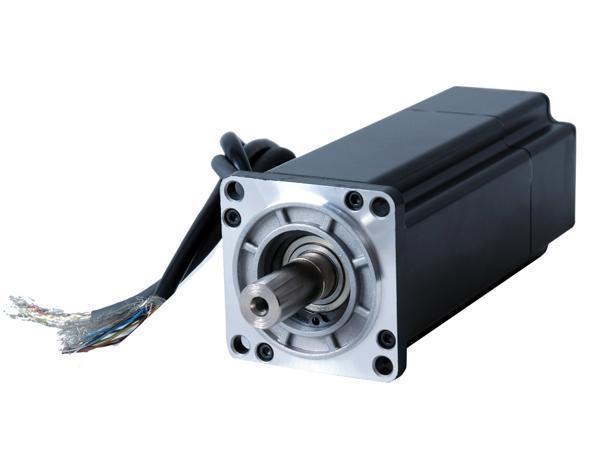

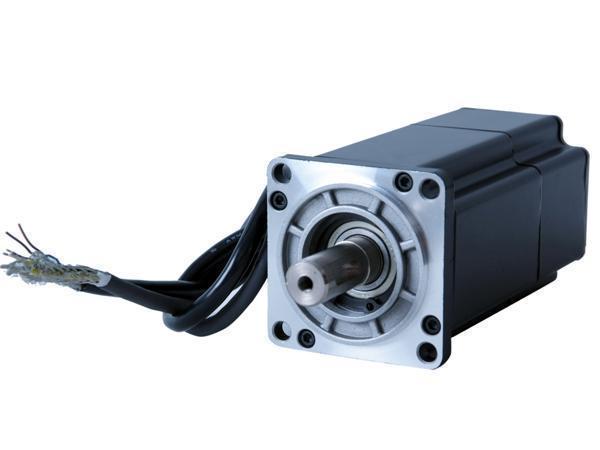

Servomotor AC con un tamaño de 60mm
Poseemos los derechos de propiedad intelectual de la serie SMG60 del servomotor AC. Este producto incorpora imanes permanentes de tierras raras de gran rendimiento y cuenta con numerosas ventajas, como inercia pequeña, densidad de potencia alta, gran capacidad de carga, onda de torsión baja, nivel de ruido bajo, diseño externo atractivo, etc.
Especificaciones| Modelo | SMH60-203026xxL SMH60-203026xxC SMH60-203026xxM |
SMH60-403026xxL SMH60-403026xxC SMH60-403026xxM |
|
| Potencia nominal Pn (W) | 200 | 400 | |
| Par nominal Tn (N·m) | 0.64 | 1.27 | |
| Velocidad nominal nn (rpm) | 3000 | 3000 | |
| Corriente nominal In (A) | 1.6 | 3.1 | |
| Voltaje de enlace de la corriente continua UDC (V) | 300 | 300 | |
| Par máximo Tm (N·m) | 1.92 | 3.81 | |
| Corriente máxima Im (A) | 4.8 | 9.3 | |
| Par motor de parada Ts (N·m) | 0.7 | 1.4 | |
| Corriente de parada Is (A) | 1.8 | 3.41 | |
| Constante de tensión Ke (V/krpm) | 29 | 29 | |
| Constante de par Kt | 0.48 | 0.48 | |
| Resistencia línea-línea RL (Ω) | 8.02 | 3.52 | |
| Inductancia línea-línea LL (mH) | 16.3 | 7.8 | |
| Constante de tiempo eléctrico τe (ms) | 2.03 | 2.22 | |
| Constante de tiempo mecánico τm (ms) | 2.26 | 1.35 | |
| Momento de inercia del rotor J m (kg·cm2) | 0.375 | 0.51 | |
| Número de polos | 6 | 6 | |
| Aumento máximo de la tensión du/dt (kV/μ s) | 8 | 8 | |
| Clase de aislamiento | F | F | |
| Fuerza radial máxima Fr (N) | 180 | 180 | |
| Fuerza axial máxima Fa (N) | 90 | 90 | |
| Peso (Kg) | 1.3 | 1.8 | |
| Dispositivo para la indicación de la posición | 2500p/rev codificador incremental o Resolver (sin-cos) | ||
| Sensor de temperatura | No tiene | ||
| Método de enfriamiento | Completamente cerrado, auto enfriamiento | ||
| Nivel de protección | IP65, sellado del eje IP54 | ||
| Condiciones ambientales | Temperatura | -20℃~40℃ | |
| Humedad | Por debajo de 90%HR (Sin condensación) | ||
| Ambiente | Aislado de corrosivos, gas inflamable, gotas de aceite y polvo. | ||
| Altitud de instalación | Máx.4000m Por encima de 1000m la potencia decrece un 1,5% por cada incremento de 100m |
||
| Condiciones nominales | Soporte | Placa de aluminio anodizado que disipa el calor 255mm × 255mm × 6mm | |
| Temperatura | La temperatura interna aumentará 60K cuando la temperatura ambiente es de 40℃. | ||
Características
1. Este servomotor AC trifásico con una buena relación coste-eficiencia puede funcionar de forma constante a velocidades bajas.
2. La clase de aislamiento alcanza el nivel F y tiene un protector de temperatura incorporado.
3. Se puede utilizar un codificador fotoeléctrico incremental o absoluto y el transformador giratorio es opcional.
4. La clase de protección del producto alcanza el nivel IP65, lo que permite que se adapte a condiciones atmosféricas duras.
5. Tiene una instalación vertical flexible
