Servomotor AC con un tamaño de 110mm

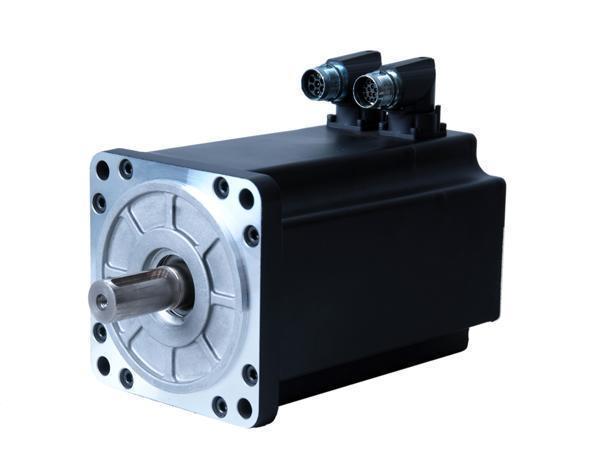

  • Servomotor AC de 110mm

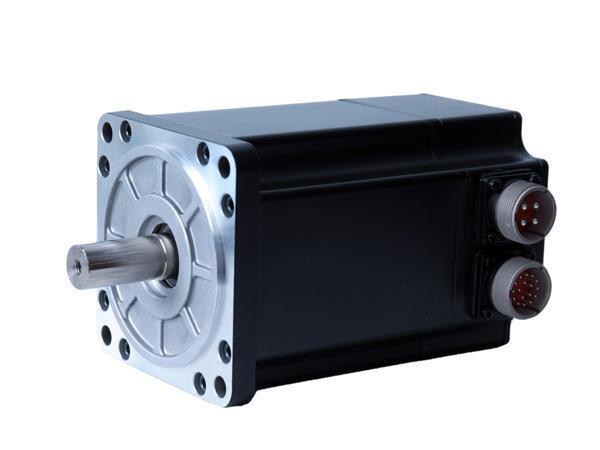

  • Servomotor AC de 110mm
Datos técnicos de la serie SMH110 (UDC 300V)
Mod elo SMH110-
842028xxx		 SMH110-
842028xxx-1		 SMH110-
1263028xxx		 SMH110-
1052028xxx		 SMH110-
1573028xxx		 SMH110-
1262028xxx		 SMH110-
1883028xxx
Potencia nominal Pn (W) 840 840 1260 1050 1570 1260 1880
Par nominal Tn (N·m) 4.0 5.0 6.0
Velocidad nominal nn (rpm) 2000 2000 3000 2000 3000 2000 3000
Corriente nominal In (A) 4.3 6.2 7.7 5.9 9.6 6.15 11
Voltaje de enlace de la corriente continua UDC (V) 300 300 300 300 300 300 300
Par máximo Tm (N·m) 12.0 12.0 12.0 15.0 15.0 18.0 18.0
Corriente máxima Im (A) 12.9 18.6 23.1 17.7 28.8 18.45 33
Par motor de parada Ts (N·m) 4.4 4.4 4.4 5.5 5.5 6.6 6.6
Corriente de parada Is (A) 4.73 6.82 8.47 6.49 10.56 6.765 12.1
Constante de velocidad del motor Ke (V/krpm) 64 45 35 55 35 64 35
Constante de par Kt (Nm/A) 1.058 0.744 0.578 0.91 0.578 1.058 0.578
Resistencia línea-línea RL (Ω) 1.83 0.8 0.492 1.04 0.5 1.258 0.45
Inductancia línea-línea LL (mH) 13.5 6.4 4.3 7.2 3.3 9.62 2.9
Constante de tiempo eléctrico τe (ms) 7.37 7.9 8.74 7.5 6.6 7.64 6.44
Constante de tiempo mecánico τm (ms) 1.63 1.4 1.47 1.57 1.86 1.65 1.98
Momento de inercia del rotor
Jm (kg·cm²)		 5.8 5.8 5.8 7.2 7.2 8.5 8.5
Número de polos 8 8 8 8 8 8 8
Máx. aumento de la tensión
du/dt (kV/μs)		 8 8 8 8 8 8 8
Clase de aislamiento F F F F F F F
Máxima fuerza radial Fr (N) 630 630 630 630 630 630 630
Máxima fuerza axial Fa (N) 315 315 315 315 315 315 315
Peso (Kg) 6.2 7.2 8.2
Dispositivo para la indicación de la posición 2500p/rev codificador incremental o resolver (sin-cos)
Sensor de temperatura KTY84-130
Método de enfriamiento Completamente cerrado, auto enfriamiento
Nivel de protección IP65, sellado de eje IP54
Condiciones ambientales Temperatura -20℃~40℃
Humedad Por debajo de 90%HR (Sin condensación)
Ambiente Aislado de corrosivos, gas inflamable, gotas de aceite y polvo.
Altitud de instalación Máx.4000m
Por encima de 1000m la potencia decrece un 1,5% por cada incremento de 100m
Condiciones nominales Soporte Placa de aluminio anodizado que disipa el calor 305mm×305mm×13mm
Temperatura La temperatura interna aumentará 60K cuando la temperatura ambiente es de 40℃.
Datos técnicos de la serie SMH110 (UDC 560V)
Tipo de motor SMH110-1263038xxx SMH110-1573038xxx SMH110-1883038xxx
Potencia nominal Pn (W) 1260 1570 1880
Par nominal Tn (N·m) 4.0 5.0 6.0
Velocidad nominal nn(rpm) 3000 3000 3000
Corriente nominal In (A) 4.3 5.9 6.15
Voltaje de enlace de la corriente continua UDC (V) 560 560 560
Par máximo Tm (Nm) 12.0 15.0 18.0
Corriente máxima Im (A) 12.9 17.7 18.45
Par motor de parada Ts (Nm) 4.4 5.5 6.6
Corriente de parada Is (A) 4.73 6.49 6.765
Constante de tensión Ke (V/krpm) 64 55 64
Constante de par Kt 1.058 0.91 1.058
Resistencia línea-línea RL (Ω) 1.83 1.04 1.258
Inductancia línea-línea LL (m H) 13.5 7.2 9.62
Constante de tiempo eléctrico τe (ms) 7.37 7.5 7.64
Constante de tiempo mecánico τm (ms) 1.63 1.57 1.65
Momento de inercia del rotor Jm (kgcm²) 5.8 7.2 8.5
Número de polos 8 8 8
Máx. aumento de la tensión du/dt (kV/μs) 8 8 8
Clase de aislamiento F F F
Fuerza radial máxima Fr (N) 630 630 630
Fuerza axial máxima Fa (N) 315 315 315
Peso (Kg) 6.2 7.2 8.2
Dispositivo para la indicación de la posición 2500p/rev codificador incremental o resolver (sin-cos)
Sensor de temperatura KTY84-130
Método de enfriamiento Completamente cerrado, auto enfriamiento
Nivel de protección IP65, sellado del eje IP54
Condiciones ambientales Temperatura -20℃~40℃
Humedad Por debajo de 90%HR (Sin condensación)
Ambiente Aislado de corrosivos, gas inflamable, gotas de aceite y polvo.
Altitud de instalación Máx.4000m
Por encima de 1000m la potencia decrece un 1,5% por cada incremento de 100m
Condiciones nominales Soporte Placa de aluminio anodizado que disipa el calor 305mm × 305mm × 13mm
Temperatura La temperatura interna aumentará 60K cuando la temperatura ambiente es de 40℃.
