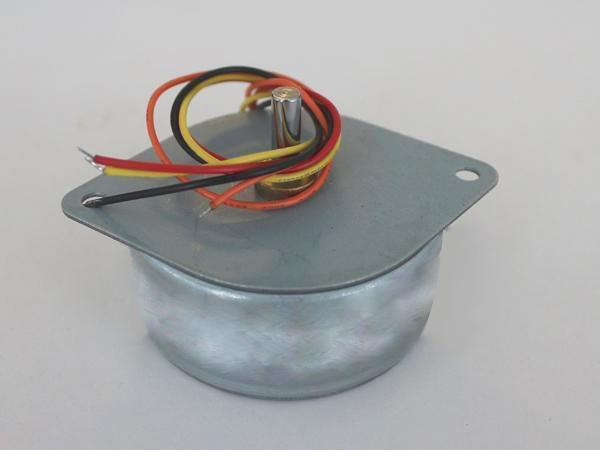

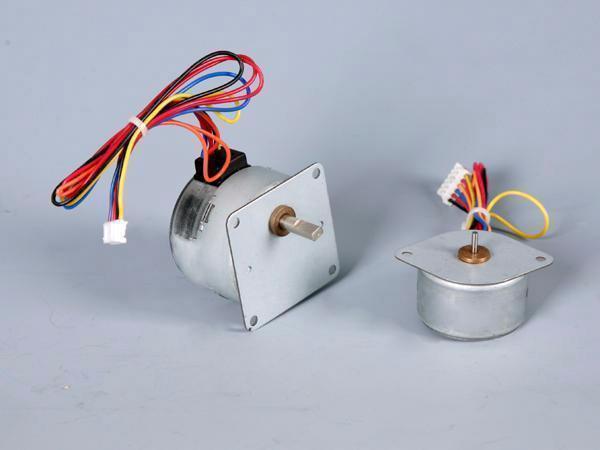

Motor de imán permanente de 35/42/49/57

  • Motor de imán permanente de 35/42/49/57
  • Motor de imán permanente de 35/42/49/57

Características
Alta eficiencia, respuesta dinámica rápida, nivel de emisión de ruido bajo y bajo coste.

Características Especificaciones
Precisión del ángulo de paso ±8 % (paso completo, sin carga)
Precisión de resistencia ±10%
Precisión de inductancia ±20%
Aumento de la temperatura 80℃ Máx. (corriente nominal, en 2 fases)
Temperatura ambiente -20℃ ~+50℃
Resistencia de aislamiento 100MΩ Min., 500V DC
Rigidez dieléctrica 500V AC para un minuto
Juego radial 0.06 Máx. (450 g-carga)
Juego axial 0.08 Máx. (450 g-carga)
Modelo Ángulo de paso (grados.) Número de fases Voltaje (V) Corriente por fase (A) Resistencia por fase (Ω) Par de mantenimiento (g·cm) Torque de detención (g·cm) Inercia del rotor (g·cm2) Diagrama de cableado
PM3522-01A 15 2 5 0.46 11 335 125 7.5 A
PM3522-02A 15 4 5 0.46 11 300 B
PM3522-01B 7.5 4 5 0.862 5.8 550
PM3522-02B 7.5 2 5 0.5 10 A
PM3522-03B 7.5 2 12 0.2 608
PM3516-01 7.5 4 12 0.255 47 300 65 B
PM3516-02 7.5 2 5 0.42 12 350 75 A
PM4222-01A 7.5 4 12 0.8 15 800 210 9.6 B
PM4222-02A 7.5 2 4.2 0.6 7 800 210 A
PM4222-01B 7.5 2 12 0.13 95 550 100 7.5
PM4222-02B 7.5 4 5 0.81 6.2 600 110 B
PM4217-01 7.5 4 12 0.24 50 600 90 9.6
PM4217-02 7.5 2 5 0.59 8.6 500 100 A
PM4930-01 7.5 2 5 0.9 5.5 1700 350 <14.5
PM5725-01 7.5 4 12 0.6 21 1500 425 <12.5 B
PM5725-02 7.5 2 5.6 0.625 9 1200 A
