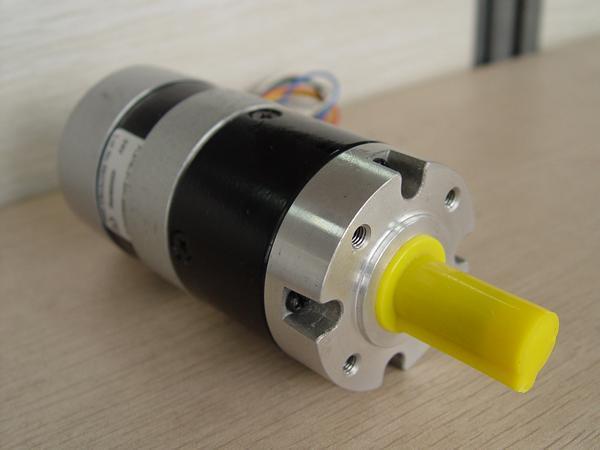

Motor sin escobillas de 57mm con caja de engranajes planetarios de 56mm
FL57BLXX-36V-56JX300K
Características
Caja de engranajes planetarios, alta eficiencia, funcionamiento estable, niveles de ruido estables, larga vida útil
Uso
Industria alimenticia: máquina de hacer helados
Industria de dispositivos eléctricos para el hogar: cortacésped
Industria de tratamiento de aguas: bombas para fluidos
Industria de la publicidad: máquina de prototipado rápido
Industria de la comunicación: antena de navegación por satélite
Industria de instrumentos científicos: instrumento para el análisis de la calidad del carbón
Industria mecánica: máquina de bobinado, puertas automáticas, etc.
| Modelo | FL57BL01-36V | FL57BL02-36V | FL57BL03-36V | FL57BL04-36V |
| Número de polos | 4 | |||
| Número de fases | 3 | |||
| Voltaje nominal V DC | 36 | |||
| Velocidad nominal RPM | 4000 | |||
| Par de torsión nominal N·m | 0.11 | 0.22 | 0.32 | 0.44 |
| Potencia nominal W | 46 | 92 | 134 | 184 |
| Resistencia fase a fase Ω | 1.5 | 0.7 | 0.45 | 0.38 |
| Inductancia fase a fase mH | 4.2 | 2.16 | 1.5 | 1 |
| Par de torsión constante | 0.063 | 0.063 | 0.063 | 0.063 |
| Constante de velocidad del motor V/KRPM | 6.6 | 6.6 | 6.6 | 6.6 |
| Inercia del rotor g·cm2 | 75 | 119 | 173 | 230 |
| Longitud del cuerpo mm | 58 | 78 | 98 | 118 |
| Ratio | 3.6 | 4.25 | 13 | 15 | 18 | 47 | 55 | 65 | 76 | 168 | 198 | 234 | 276 | 326 |
| Número de trenes de engranaje | 1 | 2 | 3 | 4 | ||||||||||
| Longitud mm | 52 | 52 | 63.5 | 74.5(83) | ||||||||||
| Carga nominal N·m | 1.5 | 5 | 10 | 15(30) | ||||||||||
| Par de torsión máximo en corto periodo de tiempo N·m | 4.5 | 15 | 30 | 45(90) | ||||||||||
| Velocidad sin carga RPM | 1472 | 1247 | 408 | 353 | 294 | 113 | 96 | 85 | 70 | 32 | 27 | 23 | 19 | 16 |
| Velocidad nominal RPM | 1111 | 941 | 308 | 267 | 222 | 85 | 73 | 62 | 53 | 24 | 20 | 17 | 14 | 12 |
| Modelo | FL57BL01-36V-56JX300K | |||||||||||||
| Torsión nominal N·m | 0.36 | 0.42 | 1.15 | 1.34 | 1.6 | 3.8 | 4.4 | 5.2 | 6 | 12 | 14.2 | 16.9 | 20 | 23.5 |
| Modelo | FL57BL02-36V-56JX300K | |||||||||||||
| Torsión nominal N·m | 0.72 | 0.84 | 2.3 | 2.68 | 3.2 | 7.6 | 8.8 | 10.4 | 12 | 24 | 28.4 | |||
| Modelo | FL57BL03-36V-56JX300K | |||||||||||||
| Torsión nominal N·m | 1 | 1.22 | 3.37 | 3.9 | 4.7 | 11 | 12.8 | 15 | 17.7 | |||||
| Modelo | FL57BL04-36V-56JX300K | |||||||||||||
| Torsión nominal N·m | 1.44 | 1.68 | 4.6 | 5.36 | 6.4 | 15.2 | 17.6 | 20.8 | 24 | |||||
