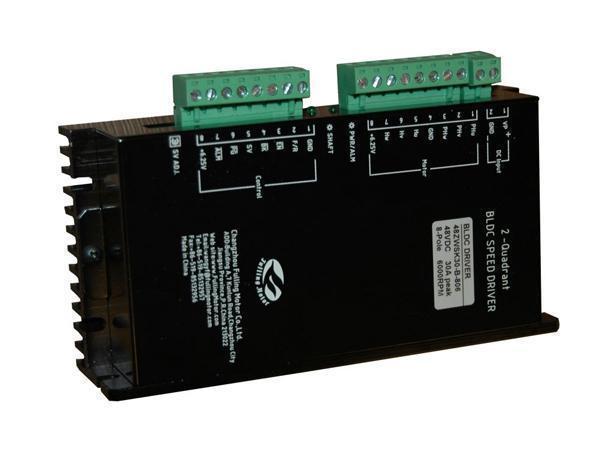

Driver para motor eléctrico de corriente continua sin escobillas 24V/36V/48V
La serie 24/36/48ZWSK15 de drivers para motores eléctricos CC se caracteriza por contar con controles de funcionamiento de dos cuadrantes. Entre las funciones que tiene se incluyen el control de velocidad, el control de giro en ambos sentidos, la salida de señal de velocidad y una alarma de fallo.
Especificaciones| Modelo | 24ZWSK15 | 36ZWSK15 | 48ZWSK15 |
| Voltaje V de corriente continua | 24(30V máx.) | 36(45V máx.) | 48(56V máx.) |
| Fase | Trifásico | ||
| Corriente máxima A | 15 | 15 | 15 |
| Corriente continua A | 7.5 | 7.5 | 7.5 |
| Sensor de hall | 3 sensores de hall, 120 grados (ángulo eléctrico), funcionamiento 6.25V | ||
| Fusible interior CC de línea A |
15 | 15 | 15 |
| Tiempo de aumento de la velocidad s |
0.5-10 | ||
| Señales de salida | 5V TTL o CMOS (máx. 6.25V) | ||
| Velocidad máxima (SV=4V,SV ganancia=1) | 1500rpm/3000rpm/6000rpm/12000rpm (Opcional) | ||
| Ajuste de ganancia del voltaje de control de la velocidad | 0-1.0 (Ganancia=1 cuando el voltaje de velocidad está ajustado a la derecha) | ||
| Modo de control | Control de velocidad PI en bucle cerrado | ||
| Protección de tensión baja V | 16V min | 26V min | 36V min |
| Dimensiones | 161.5mm×81.2mm×31mm | ||
| Frecuencia de corte KHz | 15 | ||
| Peso Kg | 0.3 | ||
| Señales de control: F/R----Alto (F)=hacia adelante, Bajo(R)=sentido inverso; EN---Alto=desactivado, Bajo=permitido; BK---Bajo=freno del motor, Alto=en funcionamiento; SV---Entrada del voltaje de velocidad 0-5V; PG---Salida de impulso de velocidad (salida OC) 24 impulsos/r a 8 polos; ALM---Salida de alarma (salida OC), Bajo= Alarma. | |||
