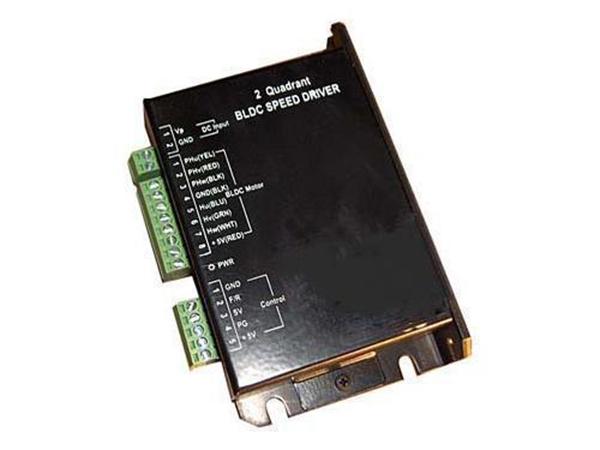

Driver para motor de corriente continua sin escobillas 24V/36V

Driver para motor sin escobillas 24V/36V

La serie 24/36ZWSK05-S/10-S de drivers para motores sin escobillas se caracteriza por un corriente pequeña y controles de funcionamiento 2Q (dos cuadrantes). Se puede regular la velocidad, controlar la rotación en los dos sentidos y cuenta con la función de la señal de salida de velocidad.

Especificaciones
Modelo 24ZWSK 36ZWSK
05-S 10-S 05-S 10-S
Voltaje V DC 24 (30V máx.) 36 (45V máx.)
Fase Trifásico
Corriente máxima
A 		5 10 5 10
Corriente continua
A 		2.5 5 2.5 5
Sensor de hall 3 sensores de hall, 120 grados (ángulo eléctrico), funciona a 6.25V
Fusible interior CC de línea
A 		5 10 5 10
Tiempo de aumento de la velocidad
s 		0.5-10
Señal de salida 5V TTL o 5V CMOS
Velocidad máxima (SV=5V) 1500rpm/3000rpm/6000rpm/12000rpm (Opcional)
Modo de control (Opcional) Control de velocidad PI en bucle cerrado
Protección de baja tensión V 16V min. 26V min.
Dimensiones 105.5mm×64mm×24mm
Frecuencia de corte
KHz 		15
Peso
Kg 		0.2
Señales de control: F/R---Alto (F)=hacia adelante, Bajo (R)=sentido inverso; SV---Salida de voltaje de velocidad 0-5V; PG---Impulso de velocidad
