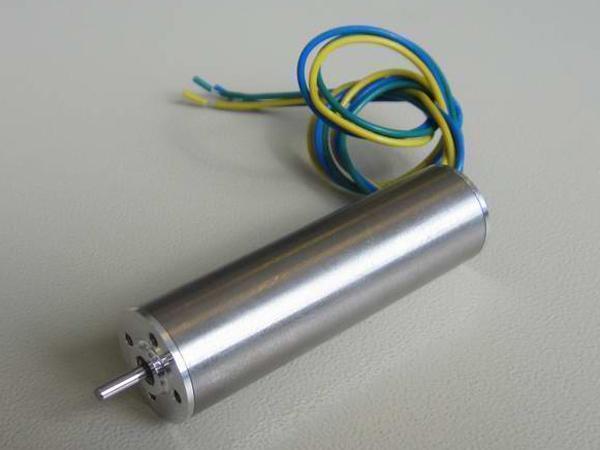

Motor sin escobillas con un tamaño de 16mm
Especificaciones generales
| Modo de conexión de los cables | Estrella |
| Juego radial | 0.025mm a 360g |
| Juego axial | 0.025mm a 100g |
| Máxima fuerza radial | 15N a 20mm desde la brida |
| Máxima fuerza axial | 5N |
| Clase de aislamiento | Clase F |
| Rigidez dieléctrica | 500V DC para un minuto |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| No. | Color correspondiente | No. de línea | Función |
| 1 | Amarillo | UL1332 AWG24 | Motor U |
| 2 | Rojo | Motor V | |
| 3 | Negro | Motor W |
| Unidad | Tolerancia | FL16SBL28-12V-270-4A | FL16SBL40-24V-300-10A | FL16SBL56-24V-300-24A | |
| Número de polos | 2 | 2 | 2 | ||
| Número de fases | 3 | 3 | 3 | ||
| Voltaje nominal | VDC | 12 | 24 | 24 | |
| Velocidad sin carga | RPM | ±10% | 27000 | 30000 | 30000 |
| Corriente sin carga | A | ±10% | 0.11 | 0.12 | 0.16 |
| Velocidad nominal | RPM | ±10% | 22000 | 25000 | 25000 |
| Torsión nominal | mN·m | 1.6 | 4 | 9 | |
| Potencia nominal | W | 3.7 | 10 | 24 | |
| Torsión máxima | mN·m | 4.8 | 12 | 27 | |
| Corriente máxima | A | 1.8 | 2.6 | 4.3 | |
| Resistencia de fase | Ohms a 25℃ | ±20% | 5.4Ω | 6.6Ω | 3.15Ω |
| Inductancia de fase | mH | ±10% | 0.17 | 0.21 | 0.15 |
| Torsión constante | 4.06 | 7.36 | 7.48 | ||
| Constante de velocidad del motor | mV/RPM | 0.43 | 0.77 | 0.78 | |
| Inercia del rotor | g·cm2 | 0.4 | 0.66 | 1.02 | |
| Longitud del cuerpo (L) | mm | 28 | 40 | 56 | |
| Peso | g | 29 | 42 | 64 |
