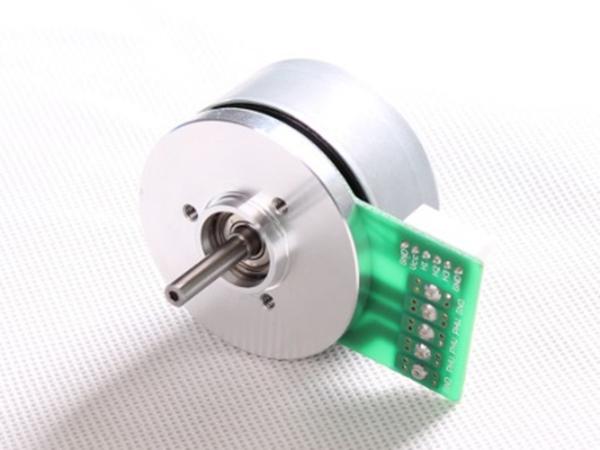

  4. Motor DC sin escobillas de 45mm con rotor exterior FL45BLW

Motor DC sin escobillas de 45mm con rotor exterior FL45BLW

Motor DC sin escobillas de 45mm con rotor exterior FL45BLW

Aplicaciones:
Los motores DC sin escobillas con rotor exterior de la serie FL45BLW son ideales para robots, vehículos de guiado automático, torniquetes, cafeteras y más dispositivos similares.

Descripción del modelo

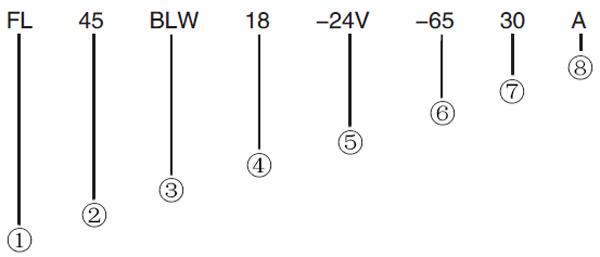

Descripción del modelo ①FL: Fulling Motor; ②45: Diámetro del motor: 45mm; ③BLW: Motor sin escobillas con rotor exterior; ④18: Longitud del motor: 18mm; ⑤ -24V: Voltaje nominal: 24V; ⑥ -65: 1% de velocidad sin carga; ⑦ 30: Potencia nominal: 30W; ⑧ A: un solo eje (A), doble eje (B)
Especificaciones
Modo de conexión de las bobinas Conexión en estrella
Ángulo eléctrico 120°
Juego radial 0.02mm a 4N
Juego axial 0.04mm a 4N
Fuerza radial máxima 28N
Fuerza axial máxima 10N
Clase de aislamiento Clase B
Resistencia dieléctrica 500V AC en un minuto
Resistencia de aislamiento 100MΩ Min., 500V DC
Instrucción de bobinado
Conector Número de pines Función Observaciones
CN1 1 Fase U
2 Fase V
3 Fase W
CN2 1 GND Hall GND
2 Vcc Hall de entrada
3 Hall A +5VDC--+24VDC
4 Hall B
5 Hall C
Especificaciones eléctricas
Unidad Tolerancia FL45BLW18-24V-6530A FL45BLW21-24V-6750A FL45BLW27-24V-6170A
Número de polos 16 16 16
Número de fases 3 3 3
Voltaje nominal VDC 24 24 24
Velocidad sin carga RPM ±10% 6500 6700 6100
Corriente sin carga A ＜0.4A 0.27 0.33 0.38
Velocidad nominal RPM ±10% 5000 5260 4840
Par nominal mN·m 50 84 130
Potencia nominal W 30 50 70
Par máximo mN·m 150 250 390
Corriente máxima A ±10% 4.8 7.8 11
Resistencia fase a fase Ω at 25℃ ±10% 1.42Ω 0.71Ω 0.56Ω
Inductancia fase a fase mH ±20% 0.59 0.43 0.27
Par constante mNm/A ±10% 35.3 34.2 37.2
Constante de fuerza contraelectromotriz Vrms/KRPM ±10% 2.61 2.34 2.75
Inercia del rotor g·cm2 99 135 181
Peso g 80 120 150
Dimensiones externas

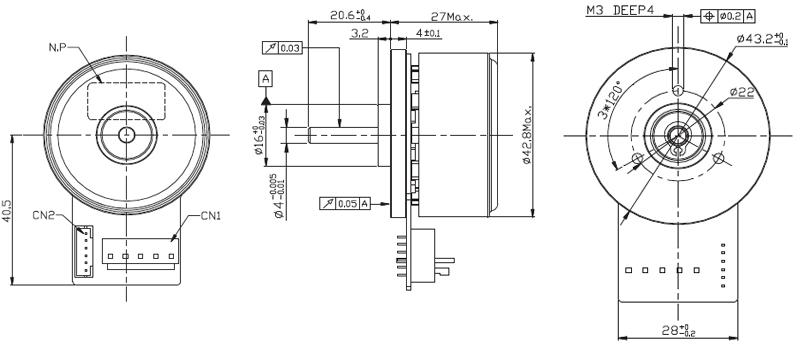

Dimensiones externas* Este motor se puede diseñar y fabricar de forma personalizada dependiendo de los requerimientos del cliente.

Ventajas:
A diferencia del motor de rotor interno, nuestro motor sin escobillas con rotor exterior posee una estructura más compacta y una baja ondulación de par. Por otra parte, sometido al mismo volumen, este motor sin escobillas produce un par motor más potente.
