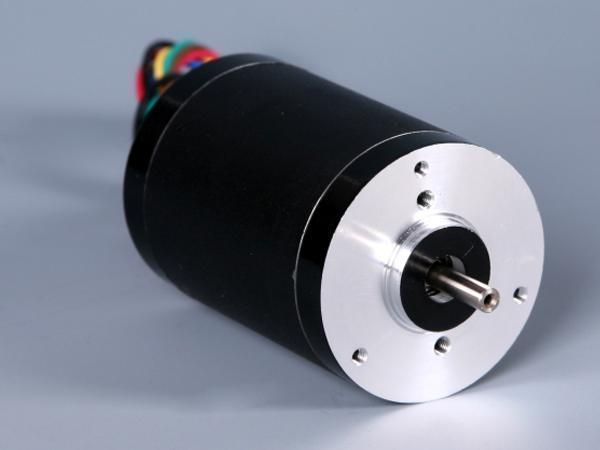

Motor sin escobillas de 42mm con brida circular
Características
Densidad de potencia alta, estándar NEMA17, estructura de fijación
Uso
Industria automovilística: filtros de aire para vehículos
Industria de dispositivos eléctricos para el hogar: secador de pelo
Industria de equipos automatizados: componentes electrónicos, puertas automáticas
Industria médica: industria bioquímica, analizador de hematología, centrifugadora
Industria de instrumentos científicos: Detector de gas de mina, instrumentos de análisis de la calidad del carbón, detector de sustancias en el ambiente, dispositivos informáticos de precisión empotrados
Otros: industria de corrección óptica, etc.
| Modo de conexión de los cables | Estrella |
| Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
| Cigüeñal | 0.025mm |
| Juego radial | 0.02mm a 450g |
| Juego axial | 0.08mm a 450g |
| Máxima fuerza radial | 15N a 10mm desde la brida |
| Máxima fuerza axial | 10N |
| Clase de aislamiento | Clase B |
| Rigidez dieléctrica | 500V DC para un minuto |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Modelo | FL42RBL30 | FL42RBL60 | FL42RBL85 | FL42RBL93 |
| Número de polos | 8 | 8 | 8 | 8 |
| Número de fases | 3 | 3 | 3 | 3 |
| Voltaje nominal V DC | 24 | 36 | 24 | 24 |
| Velocidad nominal RPM | 3500 | 4000 | 4000 | 6300 |
| Torsión de parada constante mN·m | 21.6 | 96 | 180 | 138 |
| Torsión nominal mN·m | 18 | 80 | 150 | 115 |
| Potencia nominal W | 6.5 | 32 | 62 | 76 |
| Torsión máxima mN·m | 60 | 240 | 450 | 500 |
| Corriente máxima A | 1.5 | 5 | 7.5 | 10 |
| Resistencia fase a fase Ω | 9.8 | 1.6 | 0.71 | 0.325 |
| Inductancia fase a fase mH | 7.5 | 1.94 | 0.86 | 0.36 |
| Torsión constante | 48.7 | 38.5 | 38.6 | 28.7 |
| Inercia del rotor g·cm2 | 15.6 | 33 | 84 | 94 |
| Longitud del cuerpo mm | 30 | 60 | 85 | 93 |
| Peso Kg | 0.25 | 0.35 | 0.7 | 0.8 |
