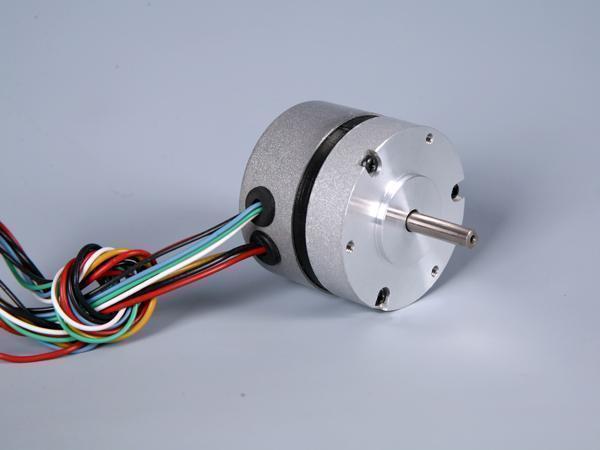

Motor sin escobillas con un tamaño de 57mm

Motor sin escobillas 57mm

Características
Alta estabilidad, buena relación coste-rendimiento, niveles de ruido bajos, amplio rango de regulación de velocidad

Uso
Industria de dispositivos automatizados: máquinas de bobinado, puertas automáticas
Industria de la publicidad: máquina de prototipado rápido
Industria de tratamiento de aguas: Bombas para fluidos
Industria de la comunicación: antenas marinas por satélite
Industria de instrumentos científicos: instrumentos de análisis de calidad del carbón
Industria de la alimentación: máquinas de helados
Industria de dispositivos eléctricos para el hogar: cortacésped, etc.

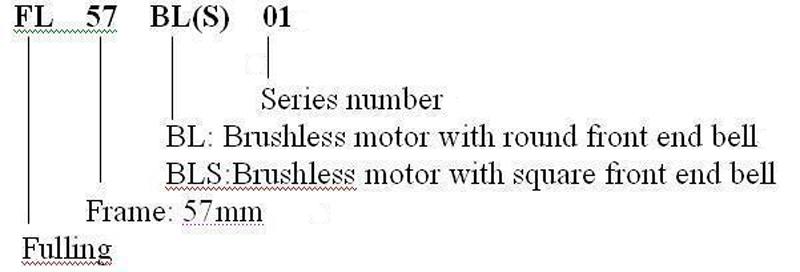

Descripción del modelo
Descripción del modelo
Especificaciones generales
Modo de conexión de los cables Delta
Ángulo de distribución de hall Ángulo eléctrico de 120 grados
Cigüeñal 0.025mm
Juego radial 0.02mm a 460g
Juego axial 0.08mm a 4000g
Máxima fuerza radial 75N a 20mm desde la brida
Máxima fuerza axial 15N
Clase de aislamiento Clase B
Rigidez dieléctrica 500V DC para un minuto
Resistencia de aislamiento 100MΩ Min., 500V DC
Instrucciones del cableado
No. Color correspondiente No.de línea Función Observaciones
1 Rojo UL1430 AWG26 Vcc Voltaje de suministro para sensores de hall
2 Azul Hall A
3 Verde Hall B
4 Blanco Hall C
5 Negro GND Tierra para sensores hall
6 Amarillo UL1430 AWG20 Fase A
7 Rojo Fase B
8 Negro Fase C
Especificaciones eléctricas
Modelo FL57BL(S)005 FL57BL(S)01 FL57BL(S)02 FL57BL(S)03 FL57BL(S)04
Número de polos 4
Número de fases 3
Voltaje nominal V DC 36
Velocidad nominal RPM 4400 4000 4300 4000 4000
Torsión nominal N·m 0.055 0.11 0.22 0.33 0.44
Potencia nominal W 25 46 99 138 184
Torsión máxima N·m 0.16 0.39 0.7 1 1.27
Corriente máxima A 3.5 6.8 11.5 16.5 20.5
Resistencia fase a fase Ω 4.3 1.63 0.64 0.45 0.33
Inductancia fase a fase mH 8.6 4.39 2 1.5 0.95
Torsión constante 0.052 0.06 0.060 0.063 0.063
Constante de velocidad del motor V/KRPM 3.8 4.5 4.45 4.8 4.6
Inercia del rotor g·cm2 30 75 119 173 230
Longitud del cuerpo (L) mm 43.6 53.6 73.6 93.6 113.6
Peso kg 0.33 0.44 0.72 0.95 1.2
Gráfico (En sentido a las agujas del reloj visto desde el extremo frontal de la campana)
FL57BL(S)005/01/02/03
HA HB HC U V W
1 1 0 X L H
0 1 0 H L X
0 1 1 H X L
0 0 1 X H L
1 0 1 L H X
1 0 0 L X H
FL57BL(S)04
HA HB HC U V W
0 0 1 X H L
0 1 1 H X L
0 1 0 H L X
1 1 0 X L H
1 0 0 L X H
1 0 1 L H X

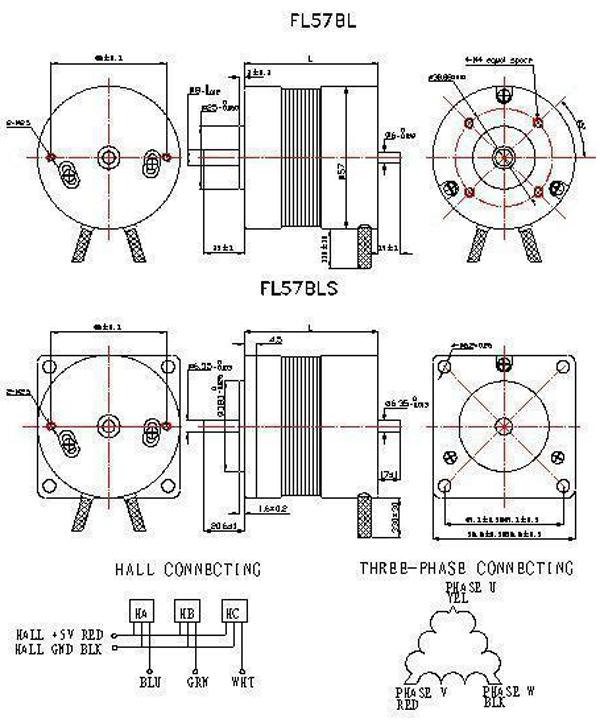

Dimensiones
Dimensiones
