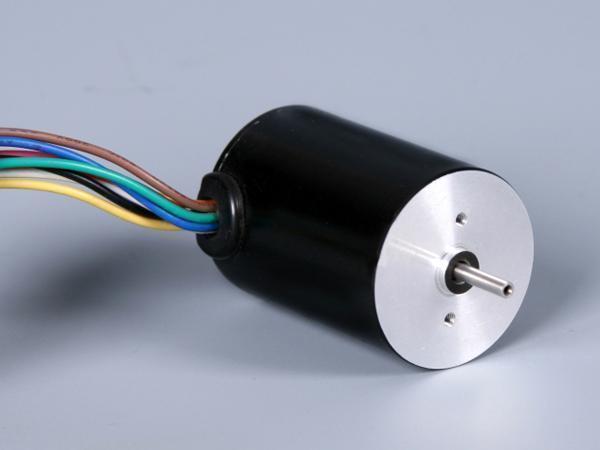

Motor sin escobillas de 28mm
El motor sin escobillas 28mm se caracteriza por una alta densidad de potencia y un control de velocidad constante. Es adecuado para utilizarlo a alta velocidad. Por ejemplo, se utiliza para las bombas en cojines de masajes de la industria automovilística.
Especificaciones| Modo de conexión de los cables | Delta |
| Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
| Cigüeñal | 0.025mm |
| Juego radial | 0.02mm a 450g |
| Juego axial | 0.08mm a 450g |
| Máxima fuerza radial | 15N a 10mm desde la brida |
| Máxima fuerza axial | 10N |
| Clase de aislamiento | Clase B |
| Rigidez dieléctrica | 500V Corriente continua para un minuto |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Modelo | FL28BL26 | FL28BL38 | FL28BL77 |
| Número de polos | 4 | 4 | 4 |
| Número de fases | 3 | 3 | 3 |
| Voltaje nominal V Corriente continua | 15 | 24 | 24 |
| Velocidad nominal RPM | 8000 | 10000 | 3700 |
| Torsión de parada continua mN·m | 8.4 | 17 | 60 |
| Torsión nominal mN·m | 7 | 14.12 | 50 |
| Potencia nominal W | 6 | 14.78 | 16 |
| Torsión máxima mN·m | 21 | 42.4 | 150 |
| Corriente máxima A | 2.5 | 2.8 | 3 |
| Resistencia fase a fase Ω | 8 | 4.63 | 4.67 |
| Inductancia fase a fase mH | 2 | 3 | 3.5 |
| Torsión constante | 13.7 | 16 | 50 |
| Inercia del rotor g·cm2 | 1.23 | 2.12 | 5.98 |
| Longitud del cuerpo mm | 26 | 38 | 77 |
| Masa Kg | 0.060 | 0.082 | 0.280 |
Motor sin escobillas con estator sin ranura

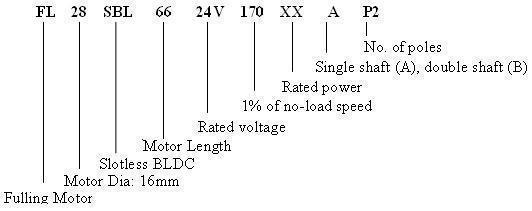

FL28SBL66-24V-170-XXA-P2 Serie
| Modo de conexión de los cables | Estrella |
| Ángulo de distribución de hall | Ángulo eléctrico de 120 grados |
| Juego radial | 0.025mm a 460g |
| Juego axial | 0.025mm a 4000g |
| Máxima fuerza radial | 60N a 20mm del reborde |
| Máxima fuerza axial | 15N |
| Clase de aislamiento | Clase F |
| Rigidez dieléctrica | 500V DC para un minuto |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| No. | Color correspondiente | No. de línea | Función | Observaciones |
| 1 | Rojo | UL1332 AWG26 | Hall+ | 5-24V |
| 2 | Azul | Hall A | ||
| 3 | Verde | Hall B | ||
| 4 | Blanco | Hall C | ||
| 5 | Negro | GND | Polo negativo | |
| 6 | Amarillo | UL1332 AWG22 | Motor U | |
| 7 | Rojo | Motor V | ||
| 8 | Negro | Motor W |
| Unidad | Tolerancia | FL28SBL66-24V-170-75A | FL28SBL44-24V-170-35A | |
| Número de polos | 2 | 2 | ||
| Número de fases | 3 | 3 | ||
| Voltaje nominal | V DC | 24 | 24 | |
| Velocidad sin carga | RPM | ±10% | 17000 | 17000 |
| Corriente sin carga | A | ±10% | 0.28 | 0.39 |
| Velocidad nominal | RPM | ±10% | 14000 | 14000 |
| Torsión nominal | mN·m | 54 | 24 | |
| Potencia nominal | W | 79 | 37 | |
| Torsión máxima | mN·m | 162 | 75 | |
| Corriente máxima | A | 12 | 6 | |
| Resistencia fase a fase | Ω a 25℃ | ±10% | 1.03 | 2.2 |
| Inductancia fase a fase | mH | ±20% | 0.095 | 0.22 |
| Torsión constante | ±10% | 13.28 | 13.25 | |
| Constante de velocidad del motor | mV/RPM | ±10% | 1.39 | 1.39 |
| Inercia del rotor | g·cm2 | 14.5 | 7.5 | |
| Longitud(L) | mm | 66 | 44 | |
| Peso | g | 225 | 135 |
Nombres relacionados
Dispositivo eléctrico sin escobillas | Motor DC | Motor DC sin escobillas
