- Motor paso a paso híbrido
- Motor de 2 fases de 57mm y 1,8°

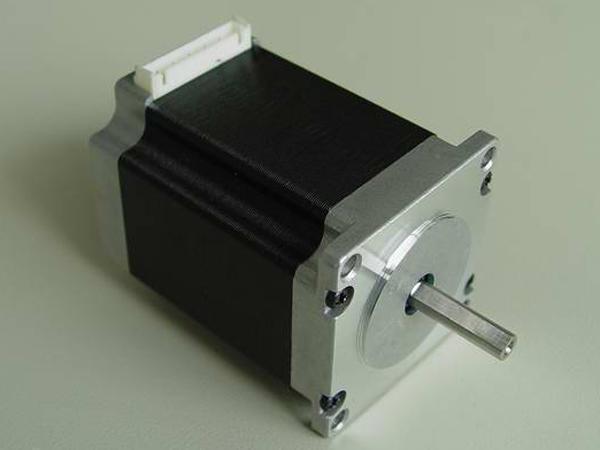

Motor paso a paso híbrido de 2 fases con un tamaño de 57mm y un ángulo de paso de 1.8°
Motor paso a paso híbrido de 2 fases Nema 23
Características
Gran aceleración, cortos momentos de inercia, alta precisión
Uso
Equipos médicos: analizador bioquímico, analizador de sangre
Industria textil: tricotosas rectilíneas, tricotosas circulares, bobinadora
Industria de la publicidad: máquina láser, máquina para grabar, máquina para cortar, impresoras de inyección de tinta
Industria mecánica: equipos para hacer pruebas en semiconductores, bobinadoras, máquinas de desmontaje Industria de tratamiento de aguas: bomba de tornillo
Máquinas de bancos: cajeros automáticos
Otros: sistema de recolección de billetes de metro, etc.
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 75N (20mm desde la brida) |
| Fuerza axial máxima | 15N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura | |
| Eje único | Doble eje | V | A | Ω | mH | g·cm | g·cm2 | kg | g·cm | mm | |
| FL57ST41- 1106A |
FL57ST41- 1106B |
4 | 1.1 | 3.6 | 3.6 | 2.88 | 6 | 57 | 0.54 | 0.18 | 41 |
| FL57ST41- 0406A |
FL57ST41- 0406B |
12 | 0.4 | 30 | 30 | 2.88 | 6 | ||||
| FL57ST41- 1564A |
FL57ST41- 1564B |
2.8 | 1.56 | 1.8 | 3.6 | 4.0 | 4 | ||||
| FL57ST51- 0856A |
FL57ST51- 0856B |
6 | 0.85 | 7.1 | 9 | 4.97 | 6 | 110 | 0.60 | 0.35 | 51 |
| FL57ST51- 0426A |
FL57ST51- 0426B |
12 | 0.42 | 29 | 36 | 4.97 | 6 | ||||
| FL57ST51- 2804A |
FL57ST51- 2804B |
2.38 | 2.8 | 0.85 | 2.1 | 6.9 | 4 | ||||
| FL57ST56- 1206A |
FL57ST56- 1206B |
6 | 1.2 | 5 | 8 | 6.05 | 6 | 135 | 0.65 | 0.42 | 56 |
| FL57ST56- 0606A |
FL57ST56- 0606B |
12 | 0.6 | 20 | 32 | 6.05 | 6 | ||||
| FL57ST56- 2554A |
FL57ST56- 2554B |
2.8 | 2.55 | 1.1 | 3.6 | 8.4 | 4 | ||||
| FL57ST76- 1506A |
FL57ST76- 1506B |
5.4 | 1.5 | 3.6 | 6 | 9 | 6 | 200 | 0.95 | 0.72 | 76 |
| FL57ST76- 0686A |
FL57ST76- 0686B |
12 | 0.68 | 17.7 | 30 | 9 | 6 | ||||
| FL57ST76- 3304A |
FL57ST76- 3304B |
2.7 | 3.3 | 0.85 | 3 | 12.5 | 4 | ||||
