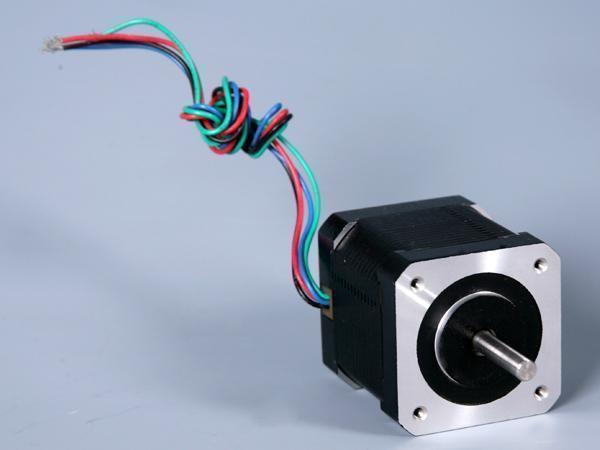

Motor de 2 fases de 42mm, 3,6° y par alto
Motor paso a paso híbrido de 2 fases con un tamaño de 42mm, un ángulo de 3.6° y una gran fuerza de torsión
Características
Gran aceleración, inercia pequeña, baja emisión de ruido, poca vibración
Uso
Industria de la seguridad: circuito cerrado de televisión
Industria de la publicidad: máquina láser, máquina de marcado
Industria textil: bobinadoras, tricotosas rectilíneas
Industria mecánica: placas de circuito impreso, soldaduras de semiconductores
Industria de equipos médicos: bomba de jeringa, bomba de infusión, equipos médicos-dentales, analizador de sangre
| Características | Especificaciones |
| Ángulo de paso | 3.6° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 28N (20mm desde la brida) |
| Fuerza axial máxima | 10N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura | |
| Eje único | Doble eje | V | A | Ω | mH | g·cm | g·cm2 | kg | g·cm | mm | |
| FL42ST33- 0114DA |
FL42ST33- 0114DB |
14 | 0.114 | 123 | 130 | 780 | 4 | 20 | 0.2 | 150 | 34 |
| FL42ST33- 0156DA |
FL42ST33- 0156DB |
15 | 0.15 | 100 | 60 | 500 | 6 | 20 | 0.2 | 150 | 34 |
| FL42ST33- 0954DA |
FL42ST33- 0954DB |
9.31 | 0.095 | 98 | 200 | 530 | 4 | 20 | 0.20 | 150 | 34 |
| FL42ST38- 0954DA |
FL42ST38- 0954DB |
9.98 | 0.095 | 105 | 330 | 700 | 4 | 23 | 0.23 | 150 | 38 |
