- Motor de 2 fases de 110mm, 1,8° y par alto

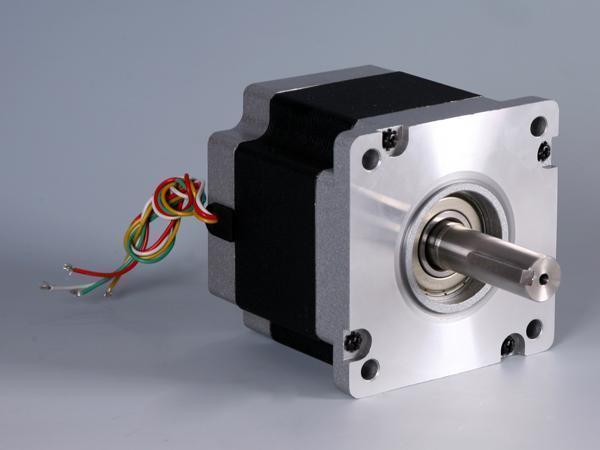

Motor paso a paso híbrido de 2 fases con un tamaño de 110mm, un ángulo de paso de 1.8° y gran fuerza de torsión
Características
Par de torsión potente, alta precisión, gran capacidad de autobloqueo
Uso
Industria de la publicidad: máquina de grabado, máquina láser
Industria de electrodomésticos para el hogar: cafetera
Equipos médicos: máquina para imprimir ampollas farmacéuticas, máquinas automáticas para flejar
Industria textil: Máquina de serigrafía rotativa
Industria automovilística: Vehículo eléctrico
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 1200VAC, 1s, 5mA |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 220N (20mm desde la brida) |
| Fuerza axial máxima | 60N |
| Modelo. | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura |
| Eje único | A | Ω | mH | N·m | # | g·cm2 | kg | kg·cm | mm |
| FL110STH99-5504A | 5.5 | 0.7 | 9.8 | 11.2 | 4 | 5500 | 5 | 3 | 99 |
| FL110STH150-6504A | 6.5 | 0.72 | 12.8 | 21 | 4 | 10900 | 8.4 | 5.9 | 150 |
| FL110STH201-8004A | 8 | 0.67 | 11 | 28 | 4 | 16200 | 11.7 | 7.5 | 201 |
