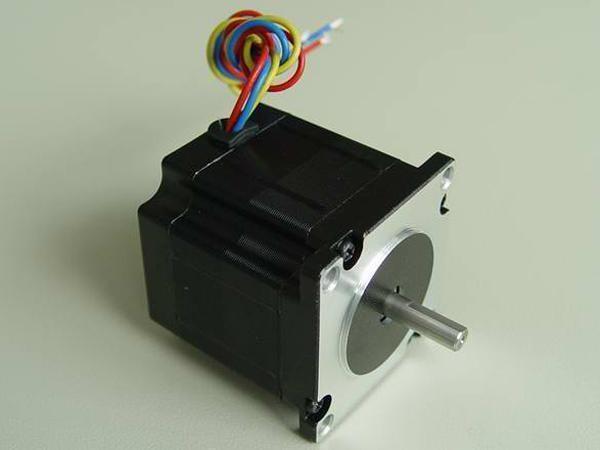

Motor paso a paso híbrido de 3 fases con un tamaño de 57mm
Características
Alta precisión, no emite vibraciones en frecuencias bajas, par de torsión potente en alta frecuencia, funcionamiento constante.
Uso
Máquinas de bancos: Cajeros automáticos
Industria de tratamiento de aguas: bomba de tornillo
Equipos médicos: analizador bioquímico, analizador de sangre
Industria textil: tricotosas rectilíneas, tricotosas circulares, bobinadora
Industria de la publicidad: máquina láser, máquina para grabar, máquina para cortar, impresoras de inyección de tinta
Industria mecánica: equipos para hacer pruebas en semiconductores, bobinadoras, máquinas de desmontaje
Otros: sistema de recolección de billetes de metro, etc.
| Características | Especificaciones |
| Ángulo de paso | 1.2° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 1500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 75N (20mm desde la brida) |
| Fuerza axial máxima | 15N |
| Clase de aislamiento | F |
| Modelo. | Voltaje por fase | Inductancia por fase | Resistencia por fase | Corriente por fase | Par de mantenimiento | Torque de detención | Inercia del rotor | Peso | Largura |
| Unidad | V | mH | Ω | A | N·m | N·cm | g·cm2 | kg | mm |
| FL573P42-5206A | 6.76 | 1.4 | 1.3 | 5.2 | 0.45 | 2.1 | 110 | 0.45 | 42 |
| FL573P56-5606A | 4 | 1.7 | 0.7 | 5.6 | 0.90 | 4 | 300 | 0.75 | 56 |
| FL573P79-5806A | 6 | 2.4 | 1.05 | 5.8 | 1.5 | 6.8 | 480 | 1.10 | 79 |
