Motor de3 fases de 86mm

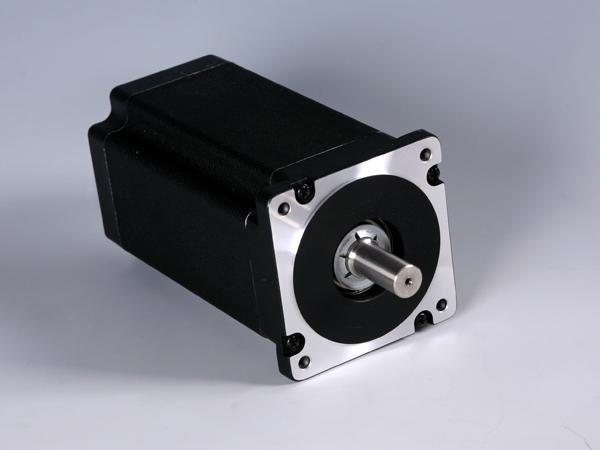

Motor paso a paso híbrido de 3 fases con un tamaño de 86mm
Características
Par de torsión potente, alta precisión, buen funcionamiento a gran velocidad
Uso
Industria de electrodomésticos del hogar: cafetera
Industria textil: tricotosas rectilíneas, máquina industrial de coser
Equipos médicos: máquina para imprimir ampollas farmacéuticas
Industria automovilística: maquinaria CNC, bobinadora, máquina de desmontaje, cortadora de diamantes, troqueladora de metal
Industria de la publicidad: máquina de grabado, máquina láser, máquina de embalar,
Industria de equipos de comunicación: dispositivos guía
Industria de instrumentos científicos: equipo ultrasónico
Industria de energía renovable: equipos de energía solar
| Características | Especificaciones |
| Ángulo de paso | 1.2° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 1200VAC, 1s, 3mA |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 220N (20mm desde la brida) |
| Fuerza axial máxima | 60N |
| Clase de aislamiento | F |
| Modelo. | Voltaje por fase | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Torque de detención | Inercia del rotor | Peso | Largura |
| Unidad | VDC | A | Ω | mH | N·m | N·m | g·cm2 | kg | mm |
| FL863P67-01AW | 325 | 1.75 | 4.25 | 11 | 2.0 | 2 | 1120 | 1.65 | 67 |
| FL863P97-01AW | 325 | 2 | 5.8 | 23 | 4.52 | 4 | 2200 | 2.7 | 97 |
| FL863P97-02AW | 40 | 5.8 | 0.97 | 3.2 | 4.52 | 4 | |||
| FL863P127-01AW | 325 | 2.25 | 9 | 41 | 6.78 | 6 | 3300 | 3.8 | 127 |
| FL863P127-02AW | 40 | 5.2 | 1.8 | 8 | 6.78 | 6 |
