- Motor circular de 2 fases de 86mm, 1,8° y par alto

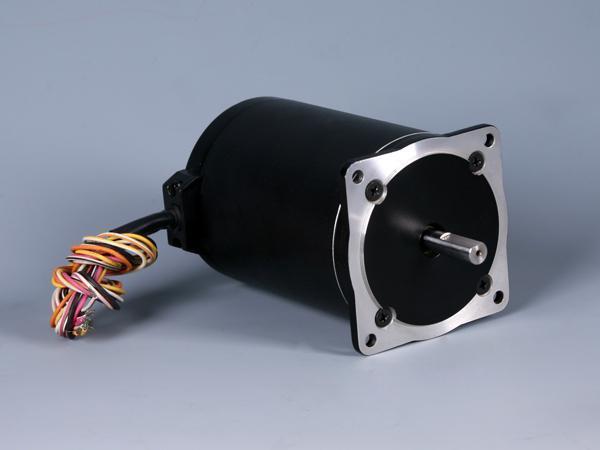

Motor circular paso a paso híbrido de 2 fases con un tamaño de 86mm, un ángulo de paso de 1.8° y una gran fuerza de torsión
Características
Alta precisión, par de torsión potente, inercia pequeña, baja emisión de ruido
Uso
Industria de la publicidad: máquina de grabado, impresoras
Industria textil: tricotosas rectilíneas, tricotosas circulares, máquina computarizada para calcetería jacquard
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 820V AC, 1s, 3mA |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 220N (20mm desde la brida) |
| Fuerza axial máxima | 60N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura |
| V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | ||
| FL86ST67-2808AH | 3.64 | 2.8 | 1.3 | 5.1 | 28 | 8 | 660 | 1.6 | 1.2 | 67 |
| FL86ST94-2808AH | 4.76 | 2.8 | 1.7 | 7.7 | 48 | 8 | 1200 | 2.4 | 1.8 | 94 |
| FL86ST125-3508AH | 4.97 | 3.5 | 1.42 | 7.9 | 76 | 8 | 1800 | 3.6 | 2.3 | 125 |
