- Motor de 2 fases de 60mm, 1,8° y par alto

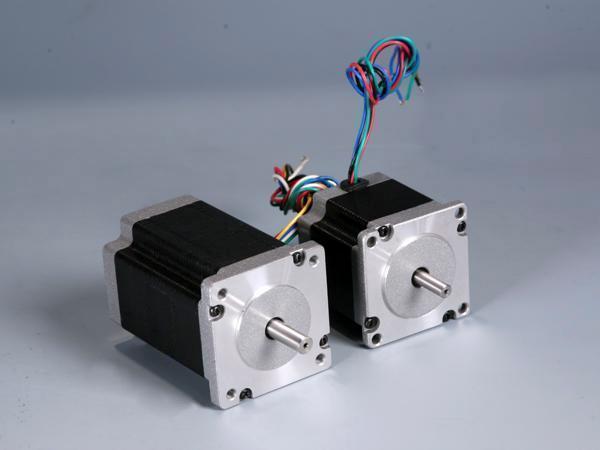

Motor paso a paso híbrido de 2 fases con un tamaño de 60mm, ángulo de paso de 1.8° y gran fuerza de torsión
Características
Gran fuerza de torsión, alta precisión, buen funcionamiento a velocidades bajas
Uso
Industria mecánica: maquinaria CNC, máquina de desmontaje, mezcladora de pintura
Industria de la publicidad: máquina de grabado, máquina láser, máquina para embalar
Industria de energías renovables: sistema de guía de paneles solares
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 75N (20mm desde la brida) |
| Fuerza axial máxima | 15N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura | ||
| Eje único | Doble eje | V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | ||
| FL60STH45- 2008AF |
FL60STH45- 2008BF |
Unipolar | 3 | 2 | 1.5 | 2 | 7.8 | 8 | 275 | 0.6 | 0.5 | 47 |
| paralelo | 2.1 | 2.8 | 0.75 | 2 | 11 | |||||||
| serie | 4.2 | 1.4 | 3.0 | 8 | 11 | |||||||
| FL60STH56- 2008AF |
FL60STH56- 2008BF |
Unipolar | 3.6 | 2 | 1.8 | 3.6 | 11.7 | 8 | 400 | 0.77 | 0.7 | 56 |
| paralelo | 2.52 | 2.8 | 0.9 | 3.6 | 16.5 | |||||||
| serie | 5.04 | 1.4 | 3.6 | 14.4 | 16.5 | |||||||
| FL60STH65- 2008AF |
FL60STH65- 2008BF |
Unipolar | 4.8 | 2 | 2.4 | 4.6 | 15 | 8 | 570 | 1.2 | 0.9 | 67 |
| paralelo | 3.36 | 2.8 | 1.2 | 4.6 | 21 | |||||||
| serie | 6.72 | 1.4 | 4.8 | 18.4 | 21 | |||||||
| FL60STH86- 2008AF |
FL60STH86- 2008BF |
Unipolar | 6 | 2 | 3 | 6.8 | 22 | 8 | 840 | 1.4 | 1.0 | 88 |
| paralelo | 4.17 | 2.8 | 1.5 | 6.8 | 31 | |||||||
| serie | 8.4 | 1.4 | 6 | 27.2 | 31 | |||||||
