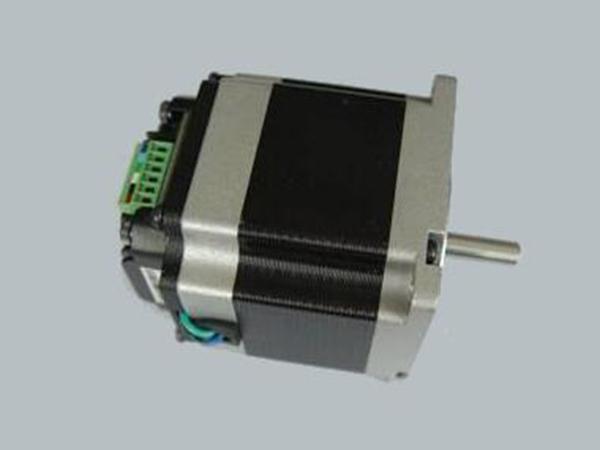

Motor paso a paso integrado con un tamaño de 57mm y un ángulo de paso de 1.8°
Este motor paso a paso bifásico tiene una gran capacidad de conducción e incorpora un controlador. Es de pequeño volumen y se puede controlar y programar online. Además, este producto ha obtenido los certificados de CE, RoHS y TS16949.
Uso
Equipos médicos: analizador bioquímico, analizador de sangre
Industria textil: tricotosas rectilíneas, tricotosas circulares, bobinadora
Industria de la publicidad: máquina láser, máquina para grabar, máquina para cortar, impresoras de inyección de tinta
Industria mecánica: equipos para hacer pruebas en semiconductores, bobinadoras, máquinas de desmontaje
Industria de tratamiento de aguas: bomba de tornillo
Máquinas de bancos: cajeros automáticos
Otros: sistema de recolección de billetes de metro, etc.
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 75N (20mm desde la brida) |
| Fuerza axial máxima | 15N |
| Rotación | En sentido a las agujas del reloj, CW en sus siglas en inglés ( véase desde la brida frontal) |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura |
| Eje único | V | A | Ω | mH | kg·cm | g·cm2 | kg | kg·cm | mm | |
| FL57STH51-2804A-IE4 | 2.3 | 2.8 | 0.83 | 2.3 | 10.1 | 4 | 275 | 0.65 | 0.36 | 51 |
| FL57STH56-2804A-IE4 | 2.5 | 2.8 | 0.9 | 2.5 | 12.6 | 4 | 300 | 0.7 | 0.40 | 56 |
| FL57STH76-2804A-IE4 | 3.2 | 2.8 | 1.13 | 3.6 | 18.9 | 4 | 480 | 1.0 | 0.68 | 76 |
