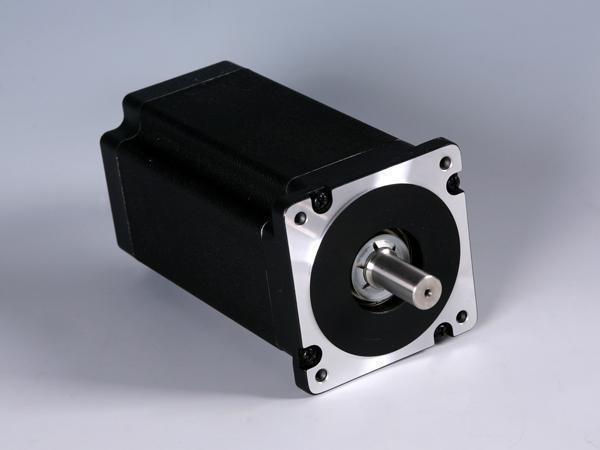

Características
Par de torsión potente, alta precisión, baja emisión de ruido
Uso
Industria de energías renovables: equipos de paneles solares
Industria de electrodomésticos para el hogar: cafetera
Industria de la comunicación: dispositivos de guía
Industria de instrumentos científicos: dispositivos ultrasónicos
Industria médica: máquina de impresión de ampollas farmacéuticas
Industria textil: tricotosa rectilínea, máquina industrial de coser
Industria de la publicidad: máquina de grabado, máquina láser, maquinaria de embalar
Industria mecánica: maquinas CNC, bobinadoras, máquinas de desmontaje, cortadoras de diamantes, troqueladoras de metal.
Características | Especificaciones |
Ángulo de paso | 1.8° |
Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
Precisión de resistencia | ±10% |
Precisión de inductancia | ±20% |
Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
Temperatura ambiente | -20℃ ~+50℃ |
Resistencia de aislamiento | 100MΩ Min., 500V DC |
Rigidez dieléctrica | 820V AC, 1s, 3mA |
Juego radial | 0.02 Máx. (450 g-carga) |
Juego axial | 0.08 Máx. (450 g-carga) |
Fuerza radial máxima | 220N (20mm desde la brida) |
Fuerza axial máxima | 60N |
Modelo | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento (Bipolar) | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Diámetro del eje de salida | Largura | |
Eje único | Doble eje | A | Ω | mH | Kg·cm | # | g·cm2 | kg | kg·cm | mm | mm |
FL86STH65- 5904A |
FL86STH65- 5904B |
5.9 | 0.29 | 1.7 | 33 | 4 | 1000 | 1.7 | 0.8 | 12 | 65 |
FL86STH65- 2808A |
FL86STH65- 2808B |
2.8 | 1.3 | 3.9 | 33 | 8 | |||||
FL86STH80- 5504A |
FL86STH80- 5504B |
5.5 | 0.42 | 3.5 | 45 | 4 | 1400 | 2.3 | 1.2 | 12.7 | 80 |
FL86STH80- 4208A |
FL86STH80- 4208B |
4.2 | 0.8 | 3.5 | 45 | 8 | |||||
FL86STH118- 6004A |
FL86STH118- 6004B |
6 | 0.5 | 6.0 | 85 | 4 | 2700 | 3.8 | 2.4 | 12.7 | 118 |
FL86STH118- 4208A |
FL86STH118- 4208B |
4.2 | 1.2 | 6.5 | 85 | 8 | |||||
FL86STH156- 6204A |
FL86STH156- 6204B |
6.2 | 0.72 | 9 | 122 | 4 | 4000 | 5.3 | 3.6 | 15.875 | 156 |
FL86STH156- 4208A |
FL86STH156- 4208B |
4.2 | 1.46 | 8.68 | 122 | 8 |
