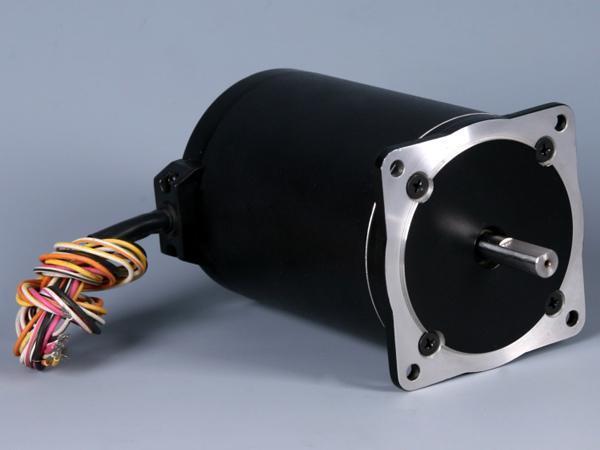

Motor paso a paso híbrido de 2 fases con un tamaño de 130mm y un ángulo de paso de 0.72°, 1.2°, 1.5° y 1.8°
Características
Par de torsión potente, alta precisión, funcionamiento constante
Uso
Este motor paso a paso híbrido bifásico se utiliza en máquinas de grabado y otros equipos en la industria publicitaria
| Características | Especificaciones |
| Ángulo de paso | 0.72°/1.2°/1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 1500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 220N (20mm desde la brida) |
| Fuerza axial máxima | 60N |
| Rotación | En sentido a las agujas del reloj, CW en sus siglas en inglés ( véase desde la brida frontal) |
| Modelo | Número de fases | Ángulo de paso | Voltaje nominal | Corriente por fase | Frecuencia de funcion- amiento sin carga |
Par de manten- imiento |
Inercia del rotor | Largura | Dimensiones del eje Φ D | Dimensiones de la brida D1 | KEY A | Diagrama del cableado |
| Eje único | grado | V | A | KHz | Kg·cm | kg·cm2 | mm | mm | mm | |||
| FL130BYG2501 | 2 | 1.8 | 120-310 | 6.0 | ≥20 | 27 | 33 | 165 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 1 |
| FL130BYG2502 | 2 | 1.8 | 120-310 | 7.0 | ≥15 | 40 | 48 | 230 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 1 |
| FL130BYG2503 | 2 | 1.8 | 120-310 | 7.0 | ≥12 | 50 | 60 | 270 | 100 0 -0.023 | 1 | ||
| FL130BYG3501 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 25 | 33 | 165 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | |
| FL130BYG3502 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 37 | 48 | 230 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | |
| FL130BYG3503 | 3 | 1.2 | 80-325 | 6.0 | ≥15 | 50 | 60 | 270 | 100 0 -0.023 | |||
| FL130BYG5501 | 5 | 0.72 | 120-310 | 5.0 | ≥20 | 20 | 33 | 165 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 2 |
| FL130BYG5502 | 5 | 0.72 | 120-310 | 5.0 | ≥20 | 30 | 48 | 230 | 19 –0.013 -0.028 | 100 0 -0.023 | 5×25 | 2 |
| FL130BYG5503 | 5 | 0.72 | 120-310 | 5.0 | ≥15 | 40 | 60 | 270 | 100 0 -0.023 | 2 |
