Motor integrado de 2 fases de 28mm y 1,8°

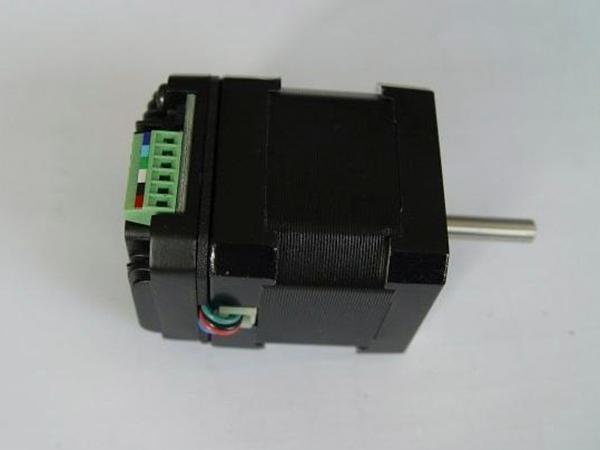

Motor paso a paso híbrido integrado de 2 fases con un tamaño de 42mm, ángulo de paso de 1.8°
Este motor paso a paso de 2 fases incorpora un controlador integrado que se caracteriza por su reducido volumen y su gran capacidad de control. Este controlador también puede funcionar de forma independiente.
Uso
Industria de la seguridad: circuito cerrado de televisión
Industria de la publicidad: máquina láser, máquina de marcado
Industria textil: bobinadoras, tricotosas rectilíneas
Industria mecánica: placas de circuito impreso, soldaduras de semiconductores
Industria de equipos médicos: bomba de jeringa, bomba de infusión, equipos médicos-dentales, analizador de sangre
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 28N (20mm desde la brida) |
| Fuerza axial máxima | 10N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura |
| Eje único | V | A | Ω | mH | kg·cm | g·cm2 | kg | g·cm | mm | |
| FL42STH33-1334A-IE2 | 2.8 | 1.33 | 2.1 | 2.5 | 2.2 | 4 | 35 | 0.22 | 120 | 33.5 |
| FL42STH38-1684A-IE4 | 2.8 | 1.68 | 1.65 | 3.2 | 3.6 | 4 | 54 | 0.28 | 150 | 39.5 |
| FL42STH47-1684A-IE4 | 2.8 | 1.68 | 1.65 | 2.8 | 4.4 | 4 | 68 | 0.35 | 200 | 47.5 |
