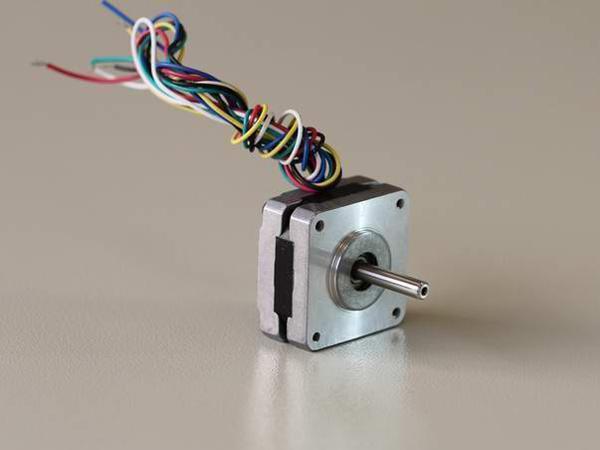

Motor de 2 fases de 39mm, 1,8° y par alto
Motor paso a paso híbrido de 2 fases con un tamaño de 39mm y un ángulo de paso de 1.8°
Características
Alta precisión, inercia pequeña, alta estabilidad
Uso
Textil: devanador
Industria médica: analizador de la inmunidad humoral
Industria de la publicidad: Luz de advertencia
Industria de instrumentos científicos: espectrómetro, cromatografía
Industria de la seguridad: circuito interno de televisión
Otros: válvulas de control, etc.
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 28N (20mm desde la brida) |
| Fuerza axial máxima | 10N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura | |
| Eje único | Doble eje | V | A | Ω | mH | g·cm | g·cm2 | kg | g·cm | mm | |
| FL39ST20- 0404A |
FL39ST20- 0404B |
2.64 | 0.4 | 6.6 | 7.5 | 650 | 4 | 11 | 0.12 | 50 | 20 |
| FL39ST20- 0506A |
FL39ST20- 0506B |
6.5 | 0.5 | 13 | 7.5 | 800 | 6 | ||||
| FL39ST34- 0404A |
FL39ST34- 0404B |
12 | 0.4 | 30 | 32 | 2100 | 4 | 20 | 0.18 | 120 | 34 |
| FL39ST34- 0306A |
FL39ST34- 0306B |
12 | 0.3 | 40 | 20 | 1300 | 6 | ||||
| FL39ST38- 0504A |
FL39ST38- 0504B |
12 | 0.5 | 24 | 45 | 2900 | 4 | 24 | 0.2 | 180 | 38 |
| FL39ST38- 0806A |
FL39ST38- 0806B |
6 | 0.8 | 7.5 | 6 | 2000 | 6 | ||||
| FL39ST44- 0304A |
FL39ST44- 0304B |
12 | 0.3 | 40 | 100 | 2800 | 4 | 40 | 0.25 | 250 | 44 |
