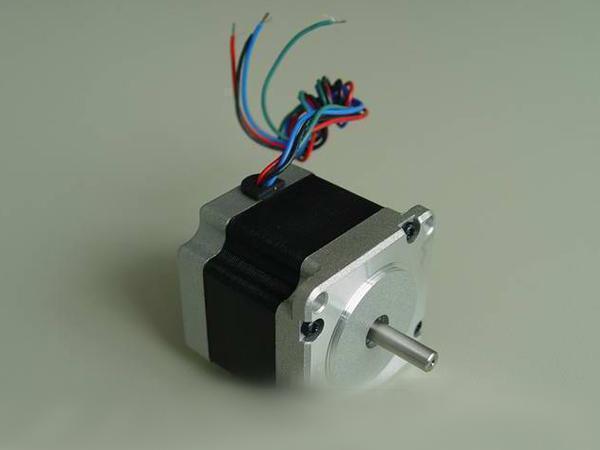

Motor de 2 fases de 57mm, 0,9° y par alto
Motor paso a paso híbrido de 2 fases con un tamaño de 57mm, ángulo de paso de 0.9° y gran fuerza de torsión
Características
Alta precisión, funcionamiento constante, baja emisión de ruido
Uso
Máquinas de bancos: Cajeros automáticos
Industria de tratamiento de aguas: bomba de tornillo
Equipos médicos: analizador bioquímico, analizador de sangre
Industria textil: tricotosas rectilíneas, tricotosas circulares, bobinadora
Industria de la publicidad: máquina láser, máquina para grabar, máquina para cortar, impresoras de inyección de tinta
Industria mecánica: equipos para hacer pruebas en semiconductores, bobinadoras, máquinas de desmontaje
Otros: sistema de recolección de billetes de metro, etc.
| Características | Especificaciones |
| Ángulo de paso | 0.9° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 500V AC para un minuto |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 75N (20mm desde la brida) |
| Fuerza axial máxima | 15N |
| Modelo | Voltaje nominal | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura | |
| Eje único | Doble eje | V | A | Ω | mH | g·cm | g·cm2 | kg | g·cm | mm | |
| FL57STH41- 1006MA |
FL57STH41- 1006MB |
5.7 | 1 | 5.7 | 8 | 3.9 | 6 | 120 | 0.45 | 0.21 | 41 |
| FL57STH41- 2006MA |
FL57STH41- 2006MB |
2.8 | 2 | 1.4 | 2.2 | 3.9 | 6 | ||||
| FL57STH41- 3006MA |
FL57STH41- 3006MB |
1.9 | 3 | 0.63 | 1 | 3.9 | 6 | ||||
| FL57STH41- 2804MA |
FL57STH41- 2804MB |
2 | 2.8 | 0.7 | 2.2 | 5.5 | 4 | ||||
| FL57STH56- 1006MA |
FL57STH56- 1006MB |
7.4 | 1 | 7.4 | 17.5 | 9 | 6 | 300 | 0.7 | 0.4 | 56 |
| FL57STH56- 2006MA |
FL57STH56- 2006MB |
3.6 | 2 | 1.8 | 4.5 | 9 | 6 | ||||
| FL57STH56- 3006MA |
FL57STH56- 3006MB |
2.3 | 3 | 0.75 | 1.9 | 9 | 6 | ||||
| FL57STH56- 2804MA |
FL57STH56- 2804MB |
2.5 | 2.8 | 0.9 | 4.5 | 12 | 4 | ||||
| FL57STH76- 1006MA |
FL57STH76- 1006MB |
8.6 | 1 | 8.6 | 23 | 13.5 | 6 | 480 | 1 | 0.68 | 76 |
| FL57STH76- 2006MA |
FL57STH76- 2006MB |
4.5 | 2 | 2.25 | 5.6 | 13.5 | 6 | ||||
| FL57STH76- 3006MA |
FL57STH76- 3006MB |
3 | 3 | 1 | 2.6 | 13.5 | 6 | ||||
| FL57STH76- 2804MA |
FL57STH76- 2804MB |
3.2 | 2.8 | 1.13 | 5.6 | ||||||
