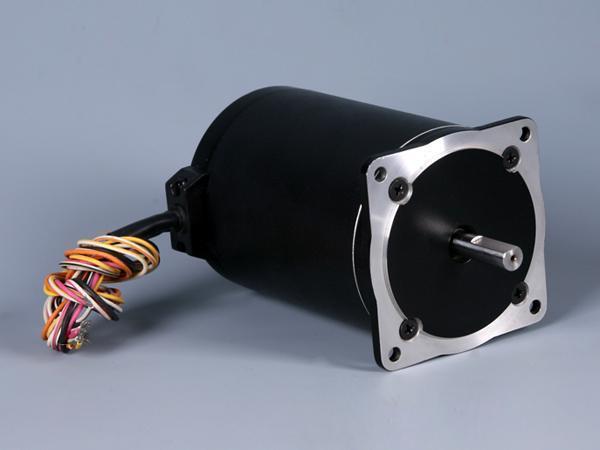

Motor circular de 2 fases de 86mm y 1,8°
Motor circular paso a paso híbrido de 2 fases con un tamaño de 86mm y un ángulo de paso de 1.8°
Características
Par de torsión potente, alta precisión, inercia pequeña, baja emisión de ruido
Uso
Industria de la publicidad: máquina de grabado, impresora
Industria textil: tricotosas rectilíneas, tricotosas circulares, máquina computarizada para calcetería jacquard
| Características | Especificaciones |
| Ángulo de paso | 1.8° |
| Precisión del ángulo de paso | ±5% (paso completo, sin carga) |
| Precisión de resistencia | ±10% |
| Precisión de inductancia | ±20% |
| Aumento de la temperatura | 80℃ Máx. (corriente nominal, en 2 fases) |
| Temperatura ambiente | -20℃ ~+50℃ |
| Resistencia de aislamiento | 100MΩ Min., 500V DC |
| Rigidez dieléctrica | 820V AC, 1s, 3mA |
| Juego radial | 0.02 Máx. (450 g-carga) |
| Juego axial | 0.08 Máx. (450 g-carga) |
| Fuerza radial máxima | 220N (20mm desde la brida) |
| Fuerza axial máxima | 60N |
| Modelo. | Corriente por fase | Resistencia por fase | Inductancia por fase | Par de mantenimiento (Bipolar) | Número de cables de conexión | Inercia del rotor | Peso | Torque de detención | Largura | |
| Eje único | Doble eje | A | Ω | mH | Kg·cm | # | g·cm2 | kg | kg·cm | mm |
| FL86ST62-4506A | FL86ST62-4506B | 4.5 | 0.4 | 1.4 | 13 | 6 | 560 | 1.5 | 0.8 | 62 |
| FL86ST62-1256A | FL86ST62-1256B | 1.25 | 4.4 | 14 | 13 | 6 | ||||
| FL86ST62-1406A | FL86ST62-1406B | 14 | 20 | 60 | 13 | 6 | ||||
| FL86STH62-5904A | FL86ST62-5904B | 5.9 | 0.23 | 1.5 | 18 | 4 | ||||
| FL86ST94-4006A | FL86ST94-4006B | 4.0 | 0.75 | 4.5 | 26 | 6 | 1100 | 2.6 | 2.4 | 94 |
| FL86ST94-2006A | FL86ST94-2006B | 2.0 | 3.0 | 13 | 26 | 6 | ||||
| FL86ST94-1006A | FL86ST94-1006B | 1 | 12 | 72 | 26 | 6 | ||||
| FL86ST94-5604A | FL86ST94-5604B | 5.6 | 0.38 | 3.9 | 35 | 4 | ||||
| FL86ST134-6706A | FL86ST134-6706B | 6.7 | 0.45 | 2 | 36 | 6 | 1800 | 3.6 | 3.6 | 134 |
| FL86ST134-4006A | FL86ST134-4006B | 4.0 | 1.25 | 6.6 | 36 | 6 | ||||
| FL86ST134-1806A | FL86ST134-1806B | 1.8 | 6.5 | 41 | 36 | 6 | ||||
| FL86ST134-5604A | FL86ST134-5604B | 5.6 | 0.63 | 6.6 | 50 | 4 | ||||
